Le grand pignon ouvert de la chaîne cueilleuse avant dirige efficacement les tiges vers les rouleaux et permet de récolter les maïs couchés.
Barres de coupes et cueilleurs
C’est sa barre de coupe qui fait la qualité d’une moissonneuse-batteuse. Le rendement optimal d’une moissonneuse-batteuse repose sur une alimentation haute capacité. Et rien n’est plus adapté à une moissonneuse-batteuse Case IH Axial-Flow® qu'une barre de coupe Case IH conçue pour parfaire ses capacités et optimiser son potentiel de rendement. Nos barres de coupe sont conçues pour donner le meilleur d'elles-mêmes, quelles que soient les conditions, pour une productivité maximale, une hauteur de chaume parfaite, aucune perte de tiges ou d'épis dans toutes les conditions de récolte. Nous travaillons avec nos clients pour faire de nos produits les meilleurs pour chaque champ. Résultat : des pertes minimes, un fonctionnement simple et d'excellentes performances de récolte.
Becs cueilleurs à maïs
6, 8, 12, 16 ET 18 RANGEES, standard et réduit
Barres de coupes à céréales
4,9 A 12,5 M
Ramasseurs
4,45 A 5,36 M
Barres de coupe flexible
6,1 A 10,68 M
Barres de coupes et cueilleurs
Becs cueilleurs à maïs

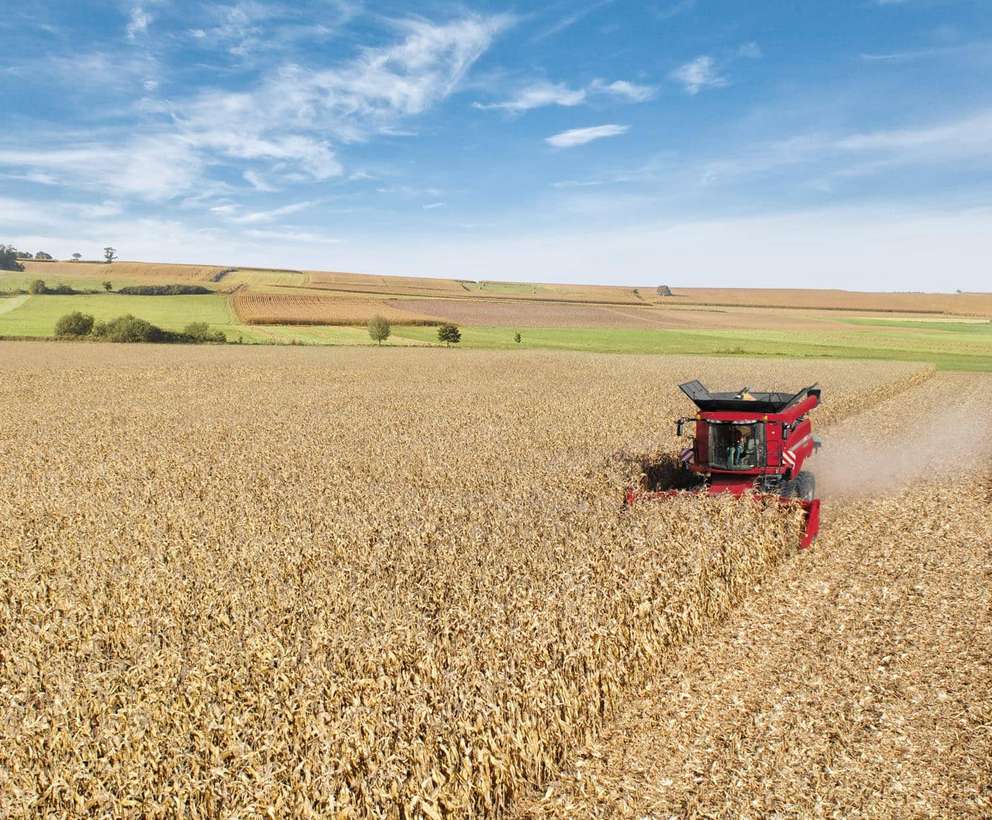

Les cueilleurs à maïs série 4400 Case IH offrent d’excellentes capacités de récolte pour les maïs debout ou couchés, ce qui permet de conserver plus de grains en toute circonstance.
La référence en matière de récolte et de compatibilité d’avant-garde
De puissants rouleaux épanouilleurs pincent les tiges de maïs et les amènent directement vers la lame de broyage d’où elles ressortent hachées à une longueur uniforme de 7 à 15 cm (3 à 6 pouces).
Grâce aux grilles brevetées CornLouvers™, le moindre grain est ramené vers la vis de vidange et déchargé dans la moissonneuse-batteuse.
La série 4400 à écartement étroit a été conçue pour réduire le poids total et améliorer le centre de gravité. Cette caractéristique repose sur le maintien d’une robuste transmission par le biais des boîtes de vitesses (sans chaînes) et l’emploi de capots brevetés Case IH.
Les bandes d’usure remplaçables sont faciles à entretenir pour que vous puissiez rester dans les champs tout au long des fenêtres de récolte optimales.
Des systèmes d’entraînement usage intensif dotés d’un carter de boîte de vitesses principal en aluminium réduisent le poids et augmentent la robustesse de 20 % pour faire face aux récoltes à haute vitesse.
L’alliance parfaite entre la vitesse de récolte et le rendement.
Améliorez la qualité du grain et arpentez plus d’hectares chaque jour grâce aux cueilleurs à maïs série 4400 de Case IH. Ces becs cueilleurs à maïs sont truffés de caractéristiques de pointe et améliorent fortement votre productivité. De plus, la robuste conception du cueilleur réduit les exigences d’entretien pour que vous puissiez passer plus de temps sur vos parcelles.
- Le profil étroit et régulier des diviseurs de la série 4400, allié à leur angle plus plat, est le garant d’une excellente capacité de récolte des maïs debout ou couchés et d’une forte réduction des pertes d’épis.
- La spirale des rouleaux épanouilleurs a été étudiée pour transférer en douceur les tiges vers le rayonneur de manière uniforme, même en présence de variétés de maïs à très haut rendement.
- Le système de Commande de hauteur automatique de la barre de coupe (AHHC) adapte sans à-coups sa hauteur aux conditions de récolte en constante évolution, ce qui se traduit par une amélioration du rendement et une réduction de la fatigue de l’opérateur.
- Des plaques réglables hydrauliquement depuis la cabine permettent à l’opérateur d’ajuster avec une grande précision le jeu des plaques en fonction des variétés de maïs et des différentes conditions, au profit d’une propreté optimale de la récolte et d’une augmentation du rendement.
- Grâce à un outil de dépose de la chaîne de série, il est possible de déposer ou de remplacer rapidement et facilement la chaîne cueilleuse.
- Tous les cueilleurs de la série 4400 peuvent être équipés de diviseurs à spirale hydrauliques afin de relever les tiges en douceur et de les transférer vers le cueilleur en présence de récoltes couchées ou enchevêtrées. Les diviseurs à spirale en option peuvent également être installés en seconde monte.
Atouts des cueilleurs à maïs série 4400
- Récoltez du grain propre et optimisez la gestion des résidus grâce aux cueilleurs conçus pour que tous les épis finissent dans la trémie, tandis que le rayonneur traite efficacement les tiges.
- Disponibles en configuration standard ou avec broyeur, les cueilleurs de la série 4400 dotés d’un système de broyage sont équipés de lames rotatives montées sous les rouleaux épanouilleurs qui tournent à 2 880 tr/min. Les rouleaux épanouilleurs transfèrent les tiges directement vers les lames rotatives au profit d’une qualité de broyage uniforme, même en présence de vitesses d'avancement supérieures et d’une forte concentration de plants. Le mécanisme de broyage peut être désengagé sur un rayonneur individuel pour passer rapidement de l’activation à la désactivation de la phase de broyage.
- Par rapport aux principaux modèles concurrents, les cueilleurs à maïs Case IH optimisent la productivité de votre moissonneuse-batteuse Axial-Flow Case IH.
Barres de coupes à céréales
Our focus at Case IH has always been to make combines that perform in demanding conditions, dry or damp also in tough green straw and dry brittle short crop. The design of the 3050 grain header means it can handle everything from heavy cereals to canola, whether standing or laid down. With its robust design and easy-to-operate nature, the 3050 grain header is the combine operator’s harvest tool.
LA SOLUTION CEREALIERE
Chez Case IH, nous nous sommes toujours concentrés sur la fabrication de moissonneuses-batteuses performantes dans des conditions exigeantes, sèches ou humides, et même dans des récoltes vertes et volumineuses ou courtes, sèches et cassantes. La conception de la barre de coupe 3050 implique qu'elle peut se charger de tout, des céréales lourdes au colza, qu'il s'agisse de récoltes sur pied ou couchées. Grâce à sa conception robuste et à son fonctionnement simple, la barre de coupe 3050 est l'outil de récolte de l'opérateur de moissonneuse-batteuse.
Récolte à cadence élevée et faible perte
La conception de la barre de coupe 3050 Case IH s'adapte à toutes les conditions afin de tirer le maximum de chaque terrain et de chaque récolte pour une moisson haute capacité de grande qualité. Grâce à une cadence de lame élevée de 1 300 courses par minute et à sa capacité à épouser les bords, la barre de coupe maintient une hauteur de chaume courte ou longue homogène à une vitesse d'avancement élevée. Le volant de poulie d'entraînement de la lame intégré est conçu pour conserver l'inertie de la lame et pour éviter les à-coups, offrant un fonctionnement régulier quelle que soit la vitesse de récolte. Le rabatteur est synchronisé avec la vitesse d'avancement, avec un contrôle automatique de la vitesse du rabatteur, qui réagit à la vitesse d'avancement de la moissonneuse-batteuse pour fournir une admission à faible perte et un rendement de qualité optimale.
Gérez toutes les conditions
La capacité totale de la barre de coupe 3050 peut être exploitée quel que soit le volume de la récolte en question, à l'aide d'un tablier télescopique qui permet d'ingérer facilement les récoltes à longue tige et les volumes élevés pour une alimentation régulière et homogène. Pour les récoltes courtes, le tablier peut être rapidement rétracté en cours de route, sans avoir à réduire la vitesse d'avancement. Un rabatteur de 107 cm de diamètre avec une hauteur de levage exceptionnelle de 184* cm permet de limiter les pertes et de réduire l'enroulement de paille sur le rabatteur dans des cultures comme le colza ou le seigle.
Les récoltes couchées ne sont plus un problème
Les barres de coupe 3050 sont parfaitement équipées pour travailler les récoltes couchées. Les releveurs peuvent être réglés de manière à atteindre un niveau inférieur au lamier pour soulever la récolte du sol et améliorer les performances de coupe sans ramasser des pierres ou perdre de précieux épis. Les releveurs sont disponibles pour des conditions qui les nécessitent, telles que de la paille couchée ou de l'orge trop mûre. Dans les situations où ils ne sont pas nécessaires, ils peuvent être stockés à un emplacement pratique sur le côté droit de la barre de coupe.
Ramasseurs
Céréales, colza, haricots, pois, lentilles, graines de graminées et toutes les autres récoltes :le ramasseur 3000 est la solution idéale. Il soulève délicatement les andains, d’une manière propre et ordonnée, pour une perte de grain minimale. Les andains sont transportés délicatement sur les tapis vers le convoyeur de la moissonneuse-batteuse.
Les tapis du ramasseur couvrent toute la largeur de ramassage, garantissant la récupération de tous les matériaux sans écrasement des andains voisins. Des doigts de ramassage supplémentaires améliorent les performances dans des conditions difficiles. La vitesse des tapis de ramassage peut être réglée en fonction de la vitesse d’avancement de la moissonneuse-batteuse pour un relevage extrêmement minutieux et une perte de grain minimale. Les andains restent intacts jusqu’à ce qu’ils atteignent l’intérieur de la moissonneuse-batteuse.
Ramassage des andains garanti quel que soit le terrain
Le ramassage avec une plage de mouvement de 30 cm (12 in) garantit d'excellentes capacités de ramassage sur les terrains accidentés. Des roulettes de terrage sont montées de série, et le réglage en hauteur permet de les abaisser pour une ingestion optimale des récoltes et pour empêcher le ramassage de pierres et de terre. Des roulettes de terrage orientables sont disponibles en option pour éliminer les interférences avec le sol et réduire les contraintes sur le châssis lorsque la barre de coupe pivote sur le sol. La commande de hauteur de la barre de coupe permet de relever les récoltes sur un terrain irrégulier. Les deux capteurs, associés aux circuits de commande de la hauteur et de l'inclinaison latérale, permettent un fonctionnement régulier à des vitesses élevées de 12 à 14 km/h (8 à 9 mph).
Barre de coupe flexible
Les récoltes à faible croissance et cosse basse, comme le soja, présentent leurs propres défis. Mais grâce à une barre de coupe flexible 3020 Case IH à l’avant de votre Axial-Flow®, vous disposerez du meilleur outil pour la tâche. Pour une moisson à haute vitesse avec des pertes minimales, aucune barre de coupe ne peut rivaliser avec la 3020.
C’est le spécialiste de la récolte des cultures poussant à proximité du sol, avec une plage d’articulation de 15 cm qui lui permet de flotter au-dessus des contours du sol, en les épousant pour récolter chaque cosse et fève sans contamination du sol.
Aucune perte de grain
Les ingénieurs Case IH ont travaillé longtemps et avec acharnement pour réduire toutes les possibilités de perte de grain au niveau de la barre de coupe. La conception efficace des extrémités des diviseurs présente délicatement les cultures les plus couchées et les plus emmêlées au rabatteur et au lamier tout en suivant directement le terrain. Les options de rabatteur incluent des dents en plastique, recommandées pour la plupart des types de cultures et des conditions, ou des dents en acier, pour les tâches exigeantes telles que des cultures épaisses, rigides ou couchées. La conception du rabatteur et l'engagement délicat de la culture dans le rabatteur à six barres garantissent une coupe et une alimentation efficaces, ce qui permet une amélioration de la quantité et de la qualité de la récolte.
Une alimentation regulière pour toutes les recoltes
Une alimentation régulière de la récolte est garantie par le plancher de la vis d'alimentation en acier inoxydable, tandis que le profil du lamier jusqu'au plancher de la vis d'alimentation est conçu pour faciliter le flux de récolte dans la goulotte de la vis d'alimentation. La vis d'alimentation est protégée par un embrayage à friction et entraînée par une chaîne d'entraînement à usage intensif afin de garantir une longue durée de vie et un entraînement positif, même dans les conditions de récolte les plus exigeantes. Elle transporte délicatement les récoltes du lamier vers le convoyeur, tandis qu'un reteneur de grain intégré empêche les précieuses récoltes de retomber sur le terrain.
Flottement au-dessus du sol
Afin de suivre les contours du sol d'aussi près que possible et récupérer la meilleure qualité de récolte sans contamination du sol, la barre de coupe présente une grande variété d'éléments réglables. Le lamier comprend un système de suspension réglable conçu pour suivre les contours de terrain en constant changement dans les conditions de récolte les plus difficiles. C'est l'assurance d'une récolte pleinement efficace pour chaque type de sol, du plus mou au plus dur, qu'il soit sec ou boueux. Le bloc de torsion TerraFlex en option, le coeur de la barre de coupe, peut être commandé depuis le siège de l'opérateur pour une adaptation aux conditions de terrain. Les patins sont conçus pour flotter délicatement au-dessus du sol, même dans des conditions de sol mou. La barre de coupe articulée peut être utilisée en mode rigide pour récolter d'autres cultures de céréales.
